200萬星光夜視網絡攝像機38模組技術手冊.pdf
一、產品特色：
■2D/3D降噪、數字寬動態、多種圖像增強和矯正算法，圖像清晰、細膩、逼真。
■支持H.265+、H.265、H.264編碼，超低碼率、高清畫質。
■最大支持200萬編碼，最高支持1920x1080@30幀。
■支持USB圖像輸出。
■支持星光級超低照度、全彩模式。
■支持智能分析。
■支持雙向語音對講。
■支持ONVIF2.4標準協議、GB28181協議，可接入第三方后端/平臺。
■支持手機和PC遠程監看、支持云存儲。

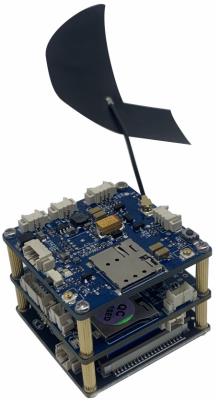

■支持?jǐn)U展4G：移動/電信/聯通全網通。
■支持?jǐn)U展GPS/北斗定位。
■支持?jǐn)U展WIFI：熱點和STA模式。
■支持?jǐn)U展POE。
■支持串口、RS485傳輸。

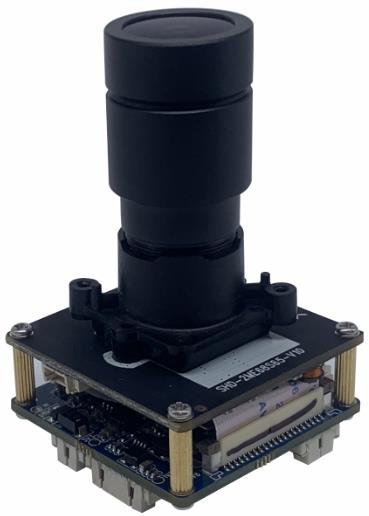

■尺寸38*38mm,方便安裝，方便做小型化產品；主板和sensor板分開，方便兼容多種產品。
技術參數
系統結構 | 主控 | 嵌入式單核32位ARM A7，純硬壓縮，內部集成A7和FPU、NEON，主頻800MHZ |
DDR | 512Mb(內置) | |
Flash | 16MB | |
系統構架 | Linux | |

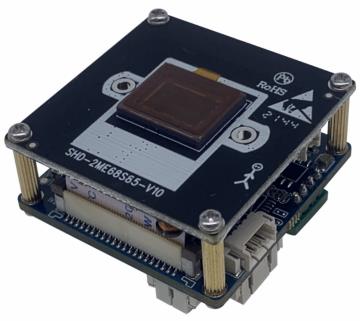

Sensor傳感器 | 索尼1/2"200萬低照度CMOS | |
音視頻 編碼 | 視頻壓縮格式 | H.264/H.265 High/Main/Base profile，JPEG/MJPEG Baseline編碼；支持I/P幀 |
音頻壓縮格式 | G.711/ACC編碼，支持音頻3A(AEC、ANR、AGC) | |
主碼流 | 1920x1080(200萬)/30幀；1280x720(100萬)/30幀 | |
次碼流 | 640x480(VGA)/30幀；640x360/30幀；320x240(QVGA)/30幀 | |
最低照度 | ||
信噪比 | >80db(AGC OFF) | |
寬動態范圍 | 數字寬動態>100db | |
圖像處理 | 支持3D去噪、圖像增強、動態對比度增強處理功能 支持視頻、圖形輸出抗閃爍處理 支持視頻、圖形1/15～16x縮放功能 支持視頻、圖形疊加 | |
ISP | 支持4x4 Pattern RGB-IR sensor l 3A（AE/AWB/AF），支持第三方3A算法 l 固定模式噪聲消除、壞點校正 l 鏡頭陰影校正、鏡頭畸變校正、紫邊校正 l gamma校正、動態對比度增強、色彩管理和增強 l 多級降噪（BayerNR、3DNR）以及銳化增強 l 2F-WDR行模式/2F-WDR幀模式 | |
最大抓拍圖像 | 1920x1080(200萬) | |
最大視頻輸入 | 1920x1080(200萬)/30幀 | |
視頻壓縮率 | 32Kbps-20Mbps連續可調，支持CBR/VBR碼率控制模式 | |
OSD菜單 | 4個區域的編碼前處理OSD疊加 | |
圖像翻轉 | 支持水平、垂直翻轉 | |
圖像設置 | 亮度、對比度、色度、銳度等 | |
網 絡 功 能 | 網絡協議 | TCP/IP、UDP、RTP、RTSP、HTTP、DNS、DHCP、FTP、NTP、PPPOE、RTMP |
智能報警 | 支持移動偵測報警、聯動報警、聯動錄像、聯動抓拍 | |
FTP上傳 | 支持 | |
云存儲 | 支持 | |
4G | 支持運營商 | 移動、聯通、電信 |
支持速率 | CAT1(適合傳數據/圖片)、CAT4(適合傳視頻) | |
WIFI | 傳輸協議 | 802.11b/g/n、支持WEP、WPA、WPA2加密協議 |
支持模式 | AP熱點、STA局域網模式 | |
定位 | 支持衛星 | GPS、北斗、格洛納斯 |
定位誤差 | 小于5米 | |
數 據 傳 輸 及 存 儲 | 數據存儲 | 視頻、圖片文件 |
存儲機制 | 手動、自動（循環、定時、報警開關量、移動偵測） | |
ONVIF協議 | 標準ONVIF2.4協議 | |
GB28181協議 | 支持 | |
客戶端瀏覽 | 支持IE6.0及以上（設備內嵌Web Server）瀏覽器瀏覽，最多支持10用戶同時訪問 | |
手機客戶端 | 支持iphone、Android系統 | |
網絡云 | 已對接愛為云/華為好望云/七牛云，其它云平臺可根據需求對接 | |
本地存儲 | 最大支持256G，支持循環錄像 | |
智能分析 | 移動偵測 | |
人形檢測 | ||
區域設定 | ||
接 口 | 網絡接口 | 標準10/100M自適應以太網，防雷防靜電設計 |
USB接口 | 支持USB2.0視頻輸出或擴展WIFI | |
音頻輸入接口 | 線性輸入/差分輸入，1Vvpp | |
音頻輸出接口 | 線性輸出，1Vvpp；喇叭：功率3W | |
串口 | 1路、TTL電平3.3V，可對接一體機芯 | |
RS485接口 | 1個，防雷防靜電設計 | |
復位接口 | 1個，長按5秒恢復出廠設置 | |
TF卡接口 | 1個 | |
IO口 | 2個，3.3V電平，可定義做報警輸入、報警輸出、ADC、通訊等功能 | |
一 般 規 范 | 工作溫度 | -20---70°C |
工作濕度 | 90%RH以下 | |
工作電壓 | DC4.5---16V(+/-10%) | |
功耗 | 不帶WIFI/4G：2W左右；帶WIFI：2.2W左右(傳數據時)；帶4G：3.2W左右(傳數據時) | |
PCBA尺寸 | 38mm(長)*38mm(寬)*21mm(高) |
